انتخاب و اجرای درست تبدیل سینی کابل یکی از تعیین کننده ترین مراحل در پروژه های کابل کشی صنعتی و ساختمانی است؛ زیرا مسیر عبور کابل هرگز کاملاً مستقیم نیست و در نقاط چرخش، تغییر سطح، تقاطع یا انشعاب، به قطعه ای نیاز است که هم پیوستگی مکانیکی مسیر را حفظ کند و هم شعاع خمش مجاز کابل را رعایت نماید. کابل های قدرت و کنترل، به ویژه انواع زره دار و چندرشته، در برابر خمش های تند و لبه های تیز حساس اند و کوچک ترین بی دقتی در اتصال سینی ها می تواند به آسیب عایق، افزایش تلفات حرارتی و کاهش عمر مفید کابل منجر شود.
این مقاله با رویکردی فنی و کاربردی، مفهوم تبدیل سینی کابل را از منظر طراحی، استاندارد، جنس، ابعاد، قیمت و خرید بررسی می کند. تمرکز اصلی بر آن دسته از قطعاتی است که مسیر سینی را از یک راستا به راستای دیگر، از یک سطح به سطح دیگر یا از یک مقطع به مقطع متفاوت منتقل می کنند. در ادامه، معیارهای انتخاب، محاسبات اجرایی، خطاهای پرتکرار کارگاهی و ملاحظات نگهداری تشریح خواهد شد تا متخصصان تأسیسات برقی بتوانند تصمیمی مستند و قابل دفاع در برابر دفتر نظارت بگیرند.

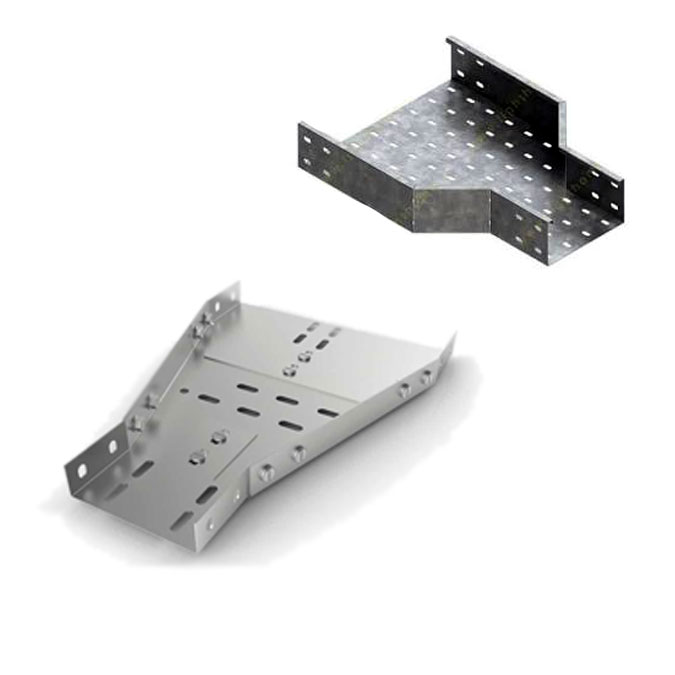

تبدیل سینی کابل چیست و چه وظیفه ای بر عهده دارد؟
تبدیل سینی کابل قطعه ای فلزی یا غیرفلزی است که دو یا چند بخش سینی کابل با راستا، سطح یا مقطع متفاوت را به یکدیگر متصل می کند و مسیر عبور کابل را بدون گسست ادامه می دهد. این قطعه در نقشه های اجرایی اغلب با عناوینی چون فیتینگ، قطعه اتصال ویژه یا تبدیل مسیر معرفی می شود، اما کارکرد فنی آن فراتر از یک اتصال ساده است. تبدیل باید علاوه بر انتقال بار مکانیکی سینی، هندسه مسیر را به گونه ای تنظیم کند که شعاع خمش کابل در محدوده مجاز باقی بماند.
تعریف فنی و جایگاه تبدیل در شبکه سینی
یک شبکه سینی کابل از سه گروه قطعه تشکیل می شود: مقاطع مستقیم، قطعات اتصال خطی و قطعات تغییر مسیر. تبدیل سینی کابل در گروه سوم قرار می گیرد و معمولاً در کارخانه با هندسه مشخص تولید می شود. تولید کارخانه ای این قطعات از برش و جوش کاری در محل کارگاه جلوگیری می کند؛ امری که هم کیفیت پوشش ضدخوردگی را حفظ می کند و هم زمان اجرا را کاهش می دهد. در پروژه هایی که دفتر نظارت حساسیت بالایی دارد، استفاده از تبدیل آماده و استاندارد به جای ساخت درجا، عملاً به یک الزام تبدیل شده است.
نکته ای که کمتر به آن پرداخته می شود، نقش تبدیل در پیوستگی الکتریکی سیستم است. سینی کابل در بسیاری از طرح ها هم زمان به عنوان هادی حفاظتی پشتیبان (PE) به کار می رود؛ بنابراین هر تبدیل باید امکان برقراری همبندی الکتریکی مطمئن میان دو مقطع را فراهم کند. اگر پیچ های اتصال یا صفحه های همبندی پیش بینی نشده باشند، امپدانس مسیر افزایش می یابد و عملکرد سیستم حفاظتی تضعیف می شود.
تفاوت تبدیل با اتصال دهنده و زانویی
سه قطعه در کارگاه اغلب با یکدیگر اشتباه گرفته می شوند و این اشتباه موجب سفارش نادرست و اتلاف هزینه می شود:
- اتصال دهنده خطی: دو مقطع مستقیم هم راستا با مقطع یکسان را به هم متصل می کند و تغییری در جهت یا سطح ایجاد نمی کند.
- زانویی: تغییر جهت در یک صفحه را پدید می آورد؛ معمولاً با زوایای ثابت ۴۵ یا ۹۰ درجه یا زوایای سفارشی.
- تبدیل: دامنه گسترده تری دارد و می تواند هم زمان جهت، سطح و عرض مقطع را تغییر دهد؛ مانند تبدیل کاهشی که عرض سینی را از ۶۰۰ به ۳۰۰ میلی متر می رساند.
این تفکیک در زمان تهیه لیست مقادیر (BOQ) اهمیت مضاعف پیدا می کند. اگر قطعه ای با کارکرد دوگانه باشد اما در فهرست به عنوان زانویی ساده ثبت شود، کارفرما ممکن است در مرحله تحویل با کمبود قطعه مواجه شود.
چرا تبدیل سینی کابل یک قطعه سازه ای محسوب می شود
در دهانه های بلند، تبدیل تنها یک واسط هندسی نیست؛ بلکه بخشی از سیستم باربر سینی است. وزن کابل های پرحجم، بار برف و یخ در مسیرهای بیرونی، بار باد در نصب های روکار و نیروهای ناشی از انقباض و انبساط حرارتی، همه از طریق تبدیل ها منتقل می شوند. به همین دلیل، ضخامت ورق، نوع جوش و تعداد پیچ در تبدیل های سازه ای باید مطابق با کلاس بارگذاری پروژه تعیین شود، نه صرفاً بر پایه عرف کارگاهی.
انواع تبدیل سینی کابل بر پایه شکل هندسی
دسته بندی هندسی، کاربردی ترین شیوه طبقه بندی تبدیل ها برای طراحان است؛ زیرا مستقیماً به نقشه مسیر کابل و زاویه چرخش آن گره خورده است. در ادامه، پرکاربردترین انواع تبدیل سینی کابل با ذکر کاربرد و محدودیت هر یک بررسی می شود.
زانویی افقی و تغییر مسیر در پلان
زانویی افقی زمانی به کار می رود که مسیر سینی در پلان می چرخد، بدون آنکه سطح ارتفاع تغییر کند. زوایای رایج شامل ۳۰، ۴۵، ۶۰ و ۹۰ درجه است. انتخاب زاویه صرفاً به محدودیت فضا بستگی ندارد؛ در زوایای تندتر، شعاع خمش مؤثر کابل کاهش می یابد و برای کابل های با قطر زیاد باید از زانویی با شعاع بزرگ یا ترکیب دو زانویی ۴۵ درجه استفاده کرد.
تبدیل عمودی و شیب دار
برای تغییر سطح از یک تراز به تراز دیگر، از تبدیل عمودی استفاده می شود. این قطعه در شفت های عمودی، پله های تأسیساتی و مسیرهای شیب دار پارکینگ بسیار پرکاربرد است. در تبدیل عمودی، مسئله اصلی مهار کابل است؛ زیرا در مسیرهای قائم، وزن کابل به گیره های مهار منتقل می شود و سینی نباید بار کششی کابل را تحمل کند. فاصله مهارهای عمودی معمولاً بر پایه نوع کابل و توصیه سازنده تعیین می شود.
سه شاخه، چهارشاخه و انشعاب گیر
در نقاطی که مسیر باید به دو یا چند شاخه تقسیم شود، از سه شاخه و چهارشاخه استفاده می شود. این قطعات در پلنوم های تأسیساتی و اتاق های برق مرکزی رایج اند. انتخاب سه شاخه با شاخه کاهشی، امکان تقسیم بار کابل میان دو مسیر با مقاطع متفاوت را فراهم می کند و از اجرای چند سینی موازی با ظرفیت مازاد جلوگیری می نماید.
تبدیل کاهشی و افزایشی
تبدیل کاهشی، عرض یا عمق سینی را در طول مسیر کم می کند؛ مثلاً عبور از سینی ۶۰۰ میلی متری در شاخه اصلی به سینی ۲۰۰ میلی متری در شاخه فرعی. این قطعه باید به گونه ای طراحی شود که سطح داخلی مسیر بدون پله و لبه تیز باشد؛ در غیر این صورت، هنگام کابل کشی کششی، عایق کابل روی لبه گیر می کند و آسیب می بیند. تبدیل افزایشی نیز در مسیرهای بازگشتی و اتصال شاخه های فرعی به اصلی کاربرد دارد.
تبدیل های ویژه و ساخت سفارشی
برخی پروژه ها به هندسه هایی نیاز دارند که در فهرست استاندارد تولیدکنندگان وجود ندارد؛ مانند تبدیل های چندمحوره، تبدیل های با زاویه ترکیبی، یا تبدیل هایی که هم زمان تغییر عرض و ارتفاع ایجاد می کنند. در چنین مواردی، ساخت سفارشی بر پایه نقشه اجرایی و با رعایت ضخامت ورق و پوشش مشخصات فنی انجام می شود.
کاربرد تبدیل سینی کابل در صنایع و پروژه های مختلف
الزامات هر محیط، نوع تبدیل را تعیین می کند. آنچه در یک ساختمان اداری کافی است، در پالایشگاه ساحلی پاسخ گو نیست. در ادامه، چهار محیط شاخص بررسی می شود.
پالایشگاه، پتروشیمی و نیروگاه
در این محیط ها، مسیرهای کابل کشی طولانی، پرتراکم و اغلب روکار هستند. تبدیل ها باید در برابر بخارات اسیدی، رطوبت نمکی و نوسان دمای بالا مقاوم باشند. فولاد گالوانیزه گرم یا زنگ نزن ۳۱۶ معمولاً انتخاب نخست است. الزام دیگر، دسترسی پذیری برای بازرسی است؛ بنابراین تبدیل های جوشی دائمی در مسیرهایی که نیاز به بازکردن دوره ای دارند، توصیه نمی شود.
ساختمان های بلندمرتبه و شفت های عمودی
در برج های مسکونی و اداری، شفت های عمودی برق، محل تمرکز تبدیل های عمودی و سه شاخه های طبقاتی است. مسئله کلیدی در این پروژه ها، هم راستایی دقیق تبدیل ها در ارتفاع است. اگر تبدیل های عمودی هر طبقه با اختلاف افقی نصب شوند، در تراز بالاترین طبقه انحراف محسوسی ایجاد می شود و اصلاح آن مستلزم بازکردن بخشی از مسیر خواهد بود.
دیتاسنتر و مراکز مخابراتی
در دیتاسنترها، سینی کابل عمدتاً برای مسیر کابل های شبکه و فیبر نوری زیر کف یا بالای سقف کاذب به کار می رود. حساسیت اصلی، شعاع خمش فیبر نوری است که به مراتب بزرگ تر از کابل مسی است. تبدیل های این بخش باید شعاع داخلی مناسب داشته باشند و لبه های شان گرد باشد تا ریزخمش فیبر رخ ندهد. همچنین پوشش رنگ پودری به دلیل تمیزی و نداشتن پرز، اولویت دارد.
خطوط تولید و انبارهای خودکار
در محیط های تولیدی، سینی کابل اغلب در ارتفاع و در مجاورت ماشین آلات نصب می شود. تبدیل ها باید در برابر لرزش مقاوم باشند؛ زیرا لرزش پیوسته می تواند پیچ های اتصال را شل کند. استفاده از پیچ های مهارشونده یا واشرهای فنری در این کاربردها توصیه می شود.
استانداردها و الزامات فنی تبدیل سینی کابل
ارجاع به استاندارد، تفاوت میان یک محاسبه مهندسی و یک حدس کارگاهی است. معیارهای زیر در طراحی و بازرسی تبدیل سینی کابل نقش تعیین کننده دارند.
مبنای اصلی، استاندارد IEC 61537 است که ظرفیت بار و ضخامت ورق را تعیین می کند؛ در کنار آن، الزامات لرزه ای و شعاع خمش حداقلی باید در نقشه اجرایی قید شود.
استاندارد IEC 61537 و دامنه کاربرد آن
این استاندارد بین المللی، الزامات سیستم های سینی و نردبان کابل را تعریف می کند و شامل طبقه بندی بار، آزمون های مکانیکی، مقاومت در برابر خوردگی و الزامات ایمنی است. برای تبدیل ها، مهم ترین بخش های این استاندارد به ظرفیت باربری، صلبیت اتصال و رفتار در دمای بالا مربوط می شود. در مناقصات داخلی نیز اغلب به این استاندارد ارجاع داده می شود و انطباق آن باید با گواهی سازنده اثبات شود.
الزامات شعاع خمش کابل
هر کابل، حداقل شعاع خمشی دارد که معمولاً بر پایه قطر خارجی آن بیان می شود. برای کابل های قدرت چندرشته، این مقدار اغلب بین ۸ تا ۱۲ برابر قطر کابل و برای کابل های زره دار بیشتر است. تبدیل باید به گونه ای انتخاب شود که حداقل شعاع داخلی آن، از این مقدار کمتر نباشد. رعایت این معیار در تبدیل های ۹۰ درجه با شعاع کوچک، عملاً غیرممکن است؛ بنابراین برای کابل های قطور، زنجیره ای از دو زانویی ۴۵ درجه جایگزین می شود.
کلاس بارگذاری و ضخامت ورق
ضخامت ورق تبدیل باید با کلاس بار سینی هم خوان باشد. جدول زیر محدوده های متعارف را نشان می دهد؛ مقادیر دقیق باید از کاتالوگ سازنده و بر پایه فاصله تکیه گاه ها استخراج شود.
| کلاس کاربرد | ضخامت متعارف ورق | فاصله تکیه گاه پیشنهادی | محیط نمونه |
|---|---|---|---|
| سبک | ۰٫۸ تا ۱ میلی متر | ۱٫۵ متر | اداری، تجاری |
| متوسط | ۱ تا ۱٫۵ میلی متر | ۲ متر | صنعتی سبک، پارکینگ |
| سنگین | ۱٫۵ تا ۲٫۵ میلی متر | ۳ متر | پالایشگاهی، نیروگاهی |
| فوق سنگین | بیش از ۲٫۵ میلی متر | بیش از ۳ متر | مسیرهای پرکابل، پل ها |
همبندی الکتریکی و پیوستگی ارت
استانداردهای تأسیسات برقی تأکید می کنند پیوستگی الکتریکی میان مقاطع سینی باید تضمین شود. در محل تبدیل، این کار با پیچ های اتصال، واشر کنده دار یا تسمه همبندی انجام می شود. اندازه گیری مقاومت میان دو سر تبدیل با میلی اهم متر، آزمون ساده ای است که در مرحله تحویل کار توصیه می شود.
جنس و پوشش سطحی در تبدیل سینی کابل
انتخاب جنس، مستقیماً بر عمر مفید و هزینه دوره ای نگهداری اثر می گذارد. ارزان ترین گزینه در لحظه خرید، اغلب در بازه ده ساله گران ترین انتخاب است.
در محیط های مرطوب و کلریدی، گالوانیزه گرم غوطه ور با پوشش ۶۰ تا ۸۵ میکرون پاسخ می دهد؛ اما در پالایشگاه و نوار ساحلی، استنلس استیل ۳۱۶ عملاً گزینه پایدارتری است. نکته اغلب نادیده گرفته شده، ناسازگاری گالوانیکی است: تماس تبدیل استیل با سینی گالوانیزه، خوردگی تسریع شده را در سمت روی رقم می زند و به جداساز یا واشر نارسانا نیاز دارد. رنگ پودری الکترواستاتیک نیز تنها در فضاهای خشک داخلی توجیه اقتصادی دارد.
پیش از سفارش، شعاع خم و فاصله سوراخ های اتصال را با سینی موجود تطبیق دهید؛ ناهمخوانی گام سوراخ، نصب را به جوشکاری کارگاهی و کاهش ضخامت مؤثر ورق می کشاند. ضخامت ورق تبدیل نباید از سینی اصلی کمتر باشد و بار مجاز باید با جداول سازنده تأیید شود، نه با تخمین کارگاهی. درخواست آزمون بار نقطه ای و گواهی پوشش از تأمین کننده، ریسک بازگشت کالا و توقف پروژه را به شدت کاهش می دهد.
فولاد گالوانیزه گرم در تبدیل سینی کابل
این پوشش با غوطه وری قطعه در مذاب روی شکل می گیرد و لایه ای متالورژیکی با ضخامت معمولاً بالای ۶۵ میکرون ایجاد می کند. مزیت اصلی آن، محافظت کاتدی در محل برش و خط وخش است؛ یعنی حتی اگر پوشش آسیب ببیند، روی اطراف آن خود را ترمیم می کند. برای مسیرهای روکار، محیط های مرطوب و پروژه های صنعتی، انتخاب نخست است.
گالوانیزه الکترولیتی و رنگ پودری
گالوانیزه الکترولیتی لایه ای نازک تر و ظاهری یکنواخت تر دارد و برای محیط های داخلی خشک مناسب است. رنگ پودری کوره ای نیز سطحی صاف و قابل رنگ آمیزی مطابق دکوراسیون ایجاد می کند و در فضاهای اداری و نمایشگاهی کاربرد دارد. محدودیت هر دو، آسیب پذیری در برابر خراش عمیق و نبود محافظت کاتدی است.
فولاد زنگ نزن و آلومینیوم
فولاد زنگ نزن ۳۰۴ برای محیط های نسبتاً خورنده و ۳۱۶ برای محیط های ساحلی و شیمیایی سنگین به کار می رود. آلومینیوم وزن کم و مقاومت خوردگی مطلوبی دارد، اما استحکام مکانیکی کمتر آن باعث می شود در دهانه های بلند نیاز به تقویت کننده داشته باشد. در فضاهای با محدودیت بار مرده، مانند سقف های سبک، آلومینیوم گزینه منطقی است.
| نوع پوشش | محیط مناسب | مقاومت خوردگی | هزینه نسبی |
|---|---|---|---|
| گالوانیزه گرم | روکار، صنعتی، مرطوب | بالا | متوسط |
| گالوانیزه الکترولیتی | داخلی خشک | متوسط | پایین |
| رنگ پودری | اداری، نمایشگاهی | متوسط | متوسط |
| زنگ نزن ۳۱۶ | ساحلی، شیمیایی | بسیار بالا | بالا |
| آلومینیوم | سقف سبک، داخلی | بالا | متوسط |
تبدیل سینی کابل نردبانی، سوراخ دار و توری
نوع مقطع سینی، محدودیت های خاص خود را در طراحی تبدیل تحمیل می کند. شناخت این تفاوت ها از سفارش نادرست جلوگیری می کند.
در سینی نردبانی، تبدیل معمولاً با کاهش تعداد پله ها و حفظ گام ۳۰۰ میلی متری اجرا می شود؛ در سینی سوراخ دار، لبه های برش با جوش پیوسته و پوشش ضدزنگ ترمیم می گردد و در سینی توری، اتصال با گیره های پرسی و جوش نقطه ای روی سیم های عرضی انجام می شود. ضخامت ورق یا قطر سیم، ضریب کاهش بار ناحیه تبدیل را تعیین می کند. در تبدیل های کاهش عمق نیز شیب حداکثر ۱۵ درجه توصیه می شود.
سینی نردبانی و ظرفیت بار بالا
سینی نردبانی از دو ریل جانبی و پله های عرضی ساخته می شود و به دلیل نسبت استحکام به وزن مطلوب، برای دهانه های بلند و بارهای سنگین مناسب است. تبدیل های این نوع اغلب از قطعات جوشی ساخته می شوند و باید دقت شود که فاصله پله ها در محل تبدیل تغییر نکند؛ زیرا تغییر ناگهانی فاصله، تکیه گاه کابل را جابه جا می کند.
سینی سوراخ دار و تهویه
سینی سوراخ دار، سطح پیوسته با سوراخ های منظم دارد و تهویه بهتر و محافظت مکانیکی بیشتری نسبت به نردبانی فراهم می کند. در تبدیل های این نوع، انتقال الگوی سوراخ ها اهمیت دارد؛ زیرا ناهم ترازی سوراخ ها در محل اتصال، ظاهر کار را نامنظم می کند و ممکن است به ایجاد سوراخ جدید در کارگاه منجر شود که پوشش ضدخوردگی را از بین می برد.
سینی توری و کاربردهای سبک
سینی توری از مفتول شبکه ای ساخته می شود و وزن کمی دارد. برای مسیر کابل های شبکه، تلفن و کنترل در فضاهای داخلی مناسب است. تبدیل های توری معمولاً با بست های مکانیکی و گیره به هم متصل می شوند و ظرفیت بار محدودی دارند؛ بنابراین در مسیرهای پرکابل صنعتی توصیه نمی شوند.
راهنمای انتخاب و محاسبه ابعاد تبدیل سینی کابل
انتخاب تبدیل، فرآیندی چندمتغیره است که عرض، عمق، زاویه، ظرفیت بار و شرایط محیطی را هم زمان در نظر می گیرد. رعایت ترتیب زیر، احتمال خطا را به طور محسوس کاهش می دهد.
نخست سطح مقطع دسته کابل را از مجموع قطرها با ضریب پرشدگی ۴۰ درصد برای کابل قدرت و ۵۰ درصد برای کنترل محاسبه کنید؛ سپس عرض تبدیل را یک رده استاندارد بالاتر از سینی باریک تر برگزینید. شیب گذار نباید از نسبت ۱ به ۲ تندتر باشد تا خمش کابل از شعاع مجاز کمتر نشود. در پایان، جدول سازنده را برای عمق، شعاع و زاویه راستی آزمایی کنید.
گام نخست: تعیین عرض و عمق
عرض سینی باید بر پایه مجموع قطر کابل ها به همراه ضریب پرشدگی محاسبه شود. ضریب پرشدگی متعارف در پروژه های صنعتی حدود ۴۰ درصد و در برخی دستورالعمل ها تا ۵۰ درصد مجاز است. عمق نیز بر پایه شعاع خمش بزرگ ترین کابل و امکان مانور کابل کشی تعیین می شود. تبدیل باید همان عرض و عمق را در دو سر خود داشته باشد.
گام دوم: محاسبه زاویه و طول وتر
برای تغییر مسیر میان دو راستا، زاویه چرخش و طول وتر تبدیل محاسبه می شود. هرچه زاویه تندتر و طول وتر کوتاه تر باشد، شعاع مؤثر کمتر می شود. قاعده تجربی آن است که برای کابل های با قطر بیش از ۳۰ میلی متر، زاویه ۹۰ درجه با وتر کوتاه انتخاب نشود. ترکیب دو زانویی ۴۵ درجه با یک مقطع مستقیم کوتاه میان آن ها، راه حل متعارف در چنین شرایطی است.
گام سوم: بررسی ظرفیت بار و تکیه گاه
تبدیل نباید نقطه ضعف سازه ای مسیر باشد. اگر فاصله تکیه گاه ها در دو طرف تبدیل زیاد باشد، خمش ایجادشده در محل اتصال افزایش می یابد. توصیه می شود در دو طرف هر تبدیل سنگین، یک تکیه گاه مستقل در فاصله محدود نصب شود تا بار به طور مستقیم به سازه منتقل گردد.
چک لیست انتخاب تبدیل سینی کابل
- نوع سینی و سازگاری مقطع با مقاطع مجاور
- زاویه و جهت چرخش مطابق نقشه اجرایی
- کلاس بار و ضخامت ورق متناسب با دهانه
- نوع پوشش هم خوان با شرایط محیطی
- وجود صفحه همبندی و پیچ های استاندارد
- لبه های گرد و بدون پلیسه در سطح داخلی
- سازگاری با گیره های مهار کابل موجود در پروژه
قیمت تبدیل سینی کابل و عوامل مؤثر بر آن
قیمت تبدیل سینی کابل برخلاف تصور رایج، تنها به وزن قطعه وابسته نیست. سازندگان حرفه ای قیمت را بر پایه ترکیبی از وزن، پیچیدگی ساخت، نوع پوشش و تیراژ سفارش تعیین می کنند. درک این ساختار، به خریدار کمک می کند پیشنهادهای غیرواقعی را تشخیص دهد.
ضخامت ورق و روش اتصال، دو متغیر پنهان قیمت گذاری اند؛ تبدیل جوشی با ورق ۲ میلی متر ارزان تر از نمونه پیچ ومهره ای با ورق ۳ میلی متر تمام می شود. گالوانیزه گرم در برابر رنگ الکترواستاتیک، بسته به تیراژ، تا ۳۵ درصد اختلاف ایجاد می کند. سفارش کم تیراژ، هزینه قالب را کامل پرداخت می کند.
اثر وزن و ضخامت ورق بر قیمت
وزن، مؤلفه اصلی قیمت در تبدیل های استاندارد است. افزایش ضخامت ورق از ۱ به ۱٫۵ میلی متر، وزن را حدود ۵۰ درصد بالا می برد و هزینه مواد را به همان نسبت افزایش می دهد. در تبدیل های با ابعاد بزرگ، هزینه برش و جوش نیز به طور محسوس رشد می کند.
نقش نوع پوشش در بهای تمام شده
گالوانیزه گرم به دلیل فرآیند غوطه وری و مصرف انرژی، گران تر از گالوانیزه الکترولیتی است. فولاد زنگ نزن ۳۱۶ می تواند چند برابر گزینه های فولادی کربنی هزینه داشته باشد. این تفاوت در پروژه های بزرگ که صدها عدد تبدیل مورد نیاز است، به رقم قابل توجهی تبدیل می شود.
سفارشی سازی و تیراژ تولید
تبدیل های سفارشی به دلیل نیاز به نقشه کشی، قالب سازی و تولید تک واحدی، بهای واحد بالاتری دارند. در مقابل، سفارش انبوه از یک مدل، هزینه تمام شده هر قطعه را کاهش می دهد. بنابراین تجمیع سفارش تبدیل های مشابه در یک بسته، راهبردی مؤثر برای کاهش هزینه است.
عوامل جانبی مؤثر بر قیمت
- هزینه حمل، به ویژه در قطعات حجیم و مسیرهای طولانی
- زمان تحویل فوری در مقایسه با تحویل برنامه ریزی شده
- وجود گواهی بازرسی و مستندات آزمون بار
- بسته بندی مناسب برای جلوگیری از آسیب پوشش در حمل
- شرایط پرداخت و حجم سفارش سالانه
راهنمای خرید تبدیل سینی کابل
مرحله خرید تبدیل سینی کابل، نقطه تلاقی تصمیم فنی و تصمیم اقتصادی است. خرید درست، هزینه های پنهان مرحله نصب و نگهداری را کاهش می دهد.
خرید مستقیم از تولیدکننده
تهیه مستقیم از تولیدکننده، امکان کنترل مشخصات فنی، دریافت مستندات آزمون و پیگیری قطعات مکمل را فراهم می کند. در پروژه هایی که نیاز به تبدیل های سفارشی وجود دارد، ارتباط مستقیم با واحد فنی سازنده، زمان تطبیق نقشه و تولید را کوتاه می کند. واسطه ها در سفارش های استاندارد می توانند مفید باشند، اما در قطعات خاص، ریسک انتقال نادرست مشخصات را افزایش می دهند.
مستندات فنی مورد نیاز در خرید
- نقشه تفصیلی تبدیل با ابعاد و زوایا
- گواهی جنس و گرید فولاد مصرفی
- گزارش ضخامت پوشش ضدخوردگی
- گواهی انطباق با استاندارد مربوطه
- دستورالعمل نصب و گشتاور پیشنهادی پیچ ها
خطاهای رایج در خرید
سه خطا بیشتر از سایر موارد تکرار می شود. نخست، سفارش بر پایه تعداد تخمینی بدون مشتق گیری از نقشه، که به کمبود یا مازاد قطعه می انجامد. دوم، نادیده گرفتن سازگاری برندها؛ تبدیل سازنده الف ممکن است با سینی سازنده ب در محل اتصال ناهم خوان باشد. سوم، بی توجهی به زمان تحویل در پروژه های با برنامه فشرده، که موجب توقف اجرا و افزایش هزینه نیروی انسانی می شود.
نصب و اجرای تبدیل سینی کابل در کارگاه
کیفیت نصب، تفاوت میان یک مسیر بالغ و یک مسیر آماتور را آشکار می کند. رعایت ترتیب عملیات، از دوباره کاری جلوگیری می نماید.
پیش از بستن پیچ ها، ترازبندی دو مقطع را با تراز لیزری کنترل کنید؛ اختلاف ارتفاع بیش از دو میلی متر، تنش پذیری و ترک خوردگی ورق را در درازمدت افزایش می دهد. فاصله نخستین مهار از تبدیل را حداکثر ۳۰۰ میلی متر بگیرید و پیچ ها را با ترک متر مطابق گشتاور سازنده سفت کنید. پیوستگی هادی حفاظتی را با آزمون پیوستگی بسنجید و نتیجه را در چک لیست تحویل ثبت نمایید. در مسیرهای بلندتر از ۳۰ متر، بند انبساط حرارتی را پیش بینی کنید.
آماده سازی و برش
پیش از نصب، تطابق تبدیل با مقطع سینی مجاور بررسی می شود. برش های کارگاهی باید با اره فلزبر و با سرعت پایین انجام شود تا لبه ها پلیسه نگیرند. سپس لبه ها با سوهان صیقل داده می شود و محل برش با رنگ مخصوص روی ترمیم می گردد. این مرحله در پروژه هایی که پوشش گالوانیزه گرم دارند، الزامی است.
اتصال مکانیکی و همبندی الکتریکی
اتصال با پیچ و مهره و واشر کنده دار انجام می شود و گشتاور باید بر پایه دستور سازنده تنظیم گردد. پس از بستن همه پیچ ها، پیوستگی الکتریکی اندازه گیری می شود. در مسیرهای دارای لرزش، استفاده از واشر فنری یا ماده قفل کننده رزوه توصیه می شود.
تراز، شیب و مهار کابل
تراز بودن تبدیل در دو راستا بررسی می شود. در مسیرهای افقی، شیب جزئی به سمت نقاط تخلیه آب در محیط های باز، مطلوب است. در تبدیل های عمودی، کابل با گیره مهار می شود تا وزن آن به سینی منتقل نشود. فاصله مهارها بر پایه نوع کابل و توصیه سازنده تعیین می گردد.
نگهداری، بازرسی و خطاهای رایج
مسیر کابل کشی یک سیستم زنده است؛ تغییرات بار، افزودن مدار جدید و شرایط محیطی، نیاز به بازرسی دوره ای را ایجاب می کند.
در بازرسی، تمرکز بر نقاط اتصال، خوردگی گالوانیکی و افت ظرفیت بار است. خطای رایج، استفاده از بست های نامنطبق یا پیچ های بدون آب بندی است که لرزش را تشدید می کند. همچنین نادیده گرفتن درز انقباض و انبساط، تنش پنهان ایجاد می کند. ثبت دمای سطح و گشتاور پیچ ها هر شش ماه، عمر سازه را افزایش می دهد. پس از هر تبدیل، بارگذاری را با ۷۰٪ ظرفیت آغاز و به تدریج افزایش دهید.
برنامه بازرسی دوره ای
بازرسی سالانه شامل بررسی خوردگی سطحی، سفتی پیچ ها، سلامت پوشش در نقاط برش و پیوستگی همبندی الکتریکی است. در محیط های خورنده، فاصله بازرسی به شش ماه کاهش می یابد. ثبت نتایج در قالب چک لیست، امکان مقایسه وضعیت در دوره های متوالی را فراهم می کند.
خطاهای پرتکرار که باید شناسایی شوند
- ساخت تبدیل در کارگاه با جوش کاری و از بین رفتن پوشش ضدخوردگی
- نصب تبدیل ۹۰ درجه با شعاع کم برای کابل قطور و آسیب عایق
- حذف صفحه همبندی و قطع پیوستگی الکتریکی مسیر
- نبود تکیه گاه مستقل در دو طرف تبدیل سنگین و ایجاد خمش موضعی
- سفارش بدون نقشه و ناهم خوانی عرض مقطع در محل اتصال
- بارگذاری بیش از ظرفیت با افزودن مدارهای جدید بدون بازنگری محاسبات
پنج تاش تجارت رادین؛ تولیدکننده و فروشنده تبدیل سینی کابل
شرکت پنج تاش تجارت رادین به عنوان تولیدکننده و فروشنده تخصصی سینی کابل و قطعات جانبی، دامنه ای گسترده از تبدیل های استاندارد و سفارشی را عرضه می کند. تمرکز این مجموعه بر تأمین قطعاتی است که هم الزامات استاندارد را برآورده کنند و هم با برنامه زمانی پروژه های عمرانی و صنعتی هم خوان باشند.
دامنه تولید و تنوع محصول
محصولات این مجموعه شامل زانویی های افقی و عمودی در زوایای متعارف، سه شاخه و چهارشاخه، تبدیل های کاهشی و افزایشی، و قطعات ویژه مطابق نقشه اجرایی است. تنوع پوشش نیز شامل گالوانیزه گرم، گالوانیزه الکترولیتی، رنگ پودری و فولاد زنگ نزن است تا انتخاب متناسب با شرایط محیطی ممکن شود.
مشاوره فنی و پشتیبانی خرید
یکی از مزیت های همکاری با تولیدکننده، امکان دریافت مشاوره در مرحله طراحی است. کارشناسان پنج تاش تجارت رادین می توانند در تعیین زوایای مناسب، محاسبه ظرفیت بار و انتخاب پوشش، تیم طراحی را همراهی کنند. این همکاری، پیش از نهایی شدن قیمت تبدیل سینی کابل و ثبت سفارش، از سفارش قطعات ناسازگار جلوگیری می کند و هزینه اصلاح در کارگاه را کاهش می دهد.
خدمات پس از فروش و تحویل
ارائه مستندات فنی، بسته بندی مناسب برای حفظ پوشش در حمل و پاسخ گویی فنی در مرحله نصب، بخشی از خدماتی است که در فرآیند خرید تبدیل سینی کابل از این مجموعه ارائه می شود. تجربه نشان داده پروژه هایی که مستندات کامل دریافت می کنند، در مرحله تحویل و بازرسی با اختلاف کمتری مواجه می شوند.
سخن پایانی
تبدیل سینی کابل قطعه ای کوچک با تأثیری بزرگ بر ایمنی، کارایی و عمر مفید شبکه کابل کشی است. آنچه در این بررسی مشخص شد، آن است که انتخاب این قطعه را نمی توان به عرف کارگاهی یا مقایسه صرف قیمت واگذار کرد. سه معیار تعیین کننده عبارتند از: رعایت شعاع خمش کابل، هم خوانی ظرفیت بار با کلاس سینی، و انتخاب پوشش متناسب با شرایط محیطی.
تجربه پروژه های صنعتی نشان می دهد بیشتر خرابی های زودهنگام مسیر کابل، ریشه در نقاط تغییر جهت دارد، نه در مقاطع مستقیم. بازرسی دوره ای، مستندسازی مشخصات فنی و سفارش از تولیدکننده ای که توان ارائه گواهی و مشاوره فنی دارد، سه راهبرد عملی برای کاهش این ریسک هستند. همکاری با مجموعه ای مانند پنج تاش تجارت رادین که دامنه تولید و پشتیبانی فنی را هم زمان ارائه می کند، فرآیند تأمین را ساده تر و قابل پیش بینی تر می سازد.
